環(huán)氧富鋅底漆
發(fā)布時間：2025-02-21 作者：昂威涂料 瀏覽次數(shù)：次
別名：環(huán)氧富鋅防銹底漆，環(huán)氧富鋅防護涂料，環(huán)氧富鋅面漆，環(huán)氧含鋅底漆，環(huán)氧富鋅漆。
型號: H53-88
規(guī)格: 24KG/桶/
環(huán)氧富鋅底漆屬于雙組份環(huán)氧樹脂底漆，成膜鋅粉含量高，極好的耐水耐潮特性、導(dǎo)電性以及陰極保護特性，對大氣環(huán)境中酸堿鹽腐蝕有較高防護作用，適用于潮濕、水下、水中等金屬非金屬基材的防護底漆，也可用作車間預(yù)涂底漆。環(huán)氧富鋅底漆鋅含量30%-80%，普通型環(huán)氧富鋅底漆、厚漿型環(huán)氧富鋅底漆，鋼鐵、鍍鋅、不銹鋼基件，鋼構(gòu)建筑、貯槽、集裝箱、機械設(shè)備、化工設(shè)備環(huán)氧富鋅底漆，滿足不同用戶需求。
|
項目 |
指標(biāo) |
|
|
漆膜顏色及外觀 |
灰色、表面平整無光 |
|
|
干燥時間 |
表干 |
≤1h |
|
實干 |
≤24h |
|
|
適用期（23±2℃） |
≥5h（23℃） |
|
|
耐沖擊強度 |
50kg/cm |
|
| 柔韌性 | 1mm | |
|
附著力 |
1級 |
|
|
不揮發(fā)分中的金屬鋅含量 |
≥70% |
|
|
耐候性（天然暴曬6個月） |
漆膜不起泡、不生銹、不開裂、不剝落 |
|
| 耐鹽霧性 | ≥200h | |
|
施工性 |
對涂膜無障礙 |
|
組成：
環(huán)氧富鋅底漆由環(huán)氧樹脂、聚酰胺樹脂或胺加成物為固化劑、超細鋅粉為填料，加以適當(dāng)混合溶劑配制而成的高固體分防腐底漆。
特點：
高防腐、機械性能優(yōu)、與多種上層涂料配套，同噴砂處理后的鋼材附著力極好，涂膜緊密與金屬接觸，導(dǎo)電性和陰極保護作用，焊接性能好，一道成膜在75um以上。
配套用漆
環(huán)氧富鋅底漆用于鋼結(jié)構(gòu)、建筑場館、橋梁鋼構(gòu)、港口碼頭設(shè)施、工程機械、石化儲罐、管道防腐等眾多領(lǐng)域，主要配套環(huán)氧云鐵中間漆以及防腐面漆。
-
鋼結(jié)構(gòu)防腐：環(huán)氧富鋅防銹底漆+環(huán)氧云鐵中間漆+丙烯酸聚氨酯面漆
-
橋梁鋼構(gòu)防護：環(huán)氧富鋅防銹底漆+環(huán)氧云鐵中間漆+氟碳面漆
-
建筑場館裝飾：環(huán)氧富鋅防銹底漆+環(huán)氧云鐵中間漆+氟碳金屬漆
注：環(huán)氧富鋅底漆不建議與油性醇酸類，聚酯類油漆配套使用。
-

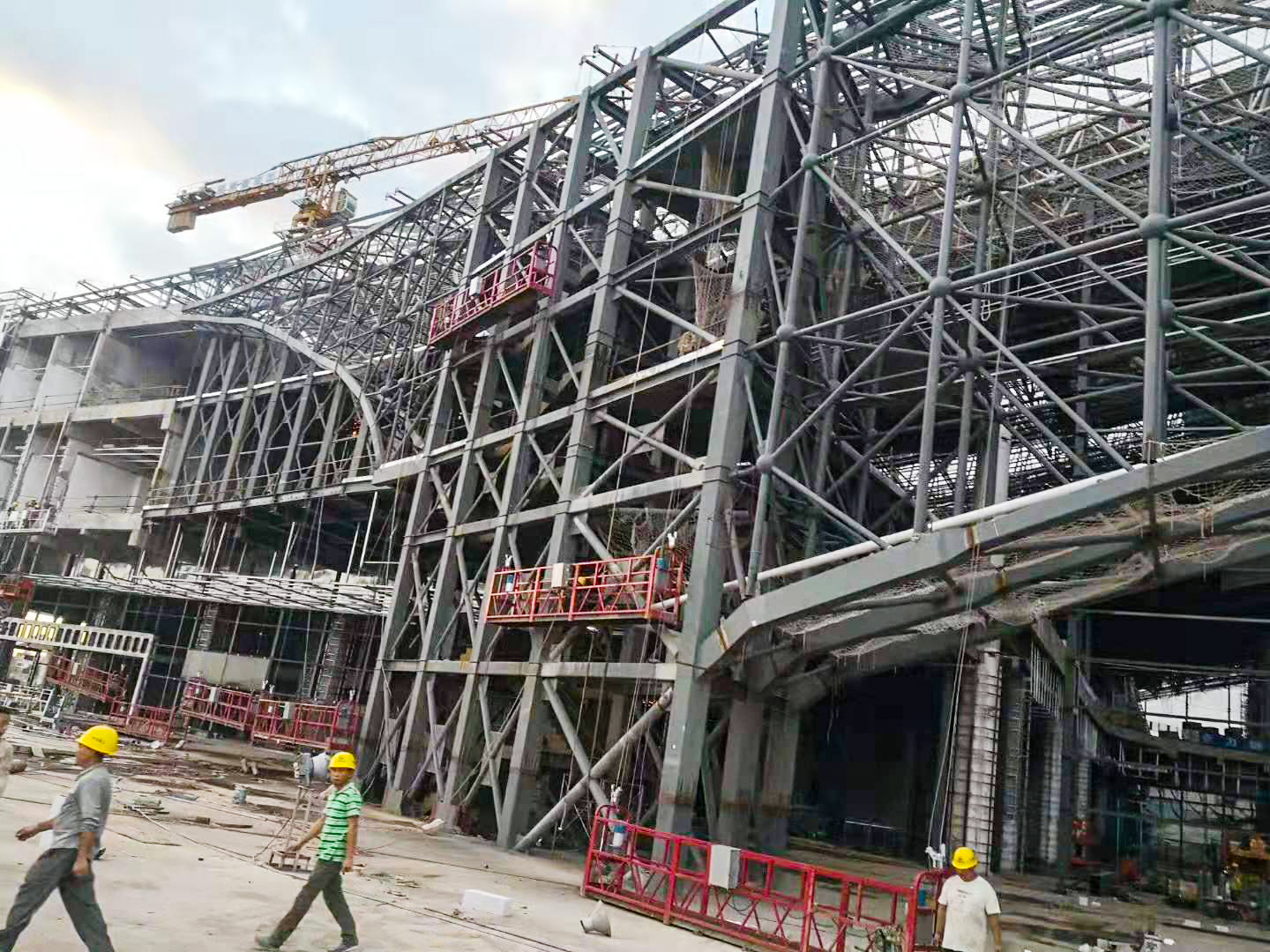

橋梁鋼構(gòu)防腐用漆 -

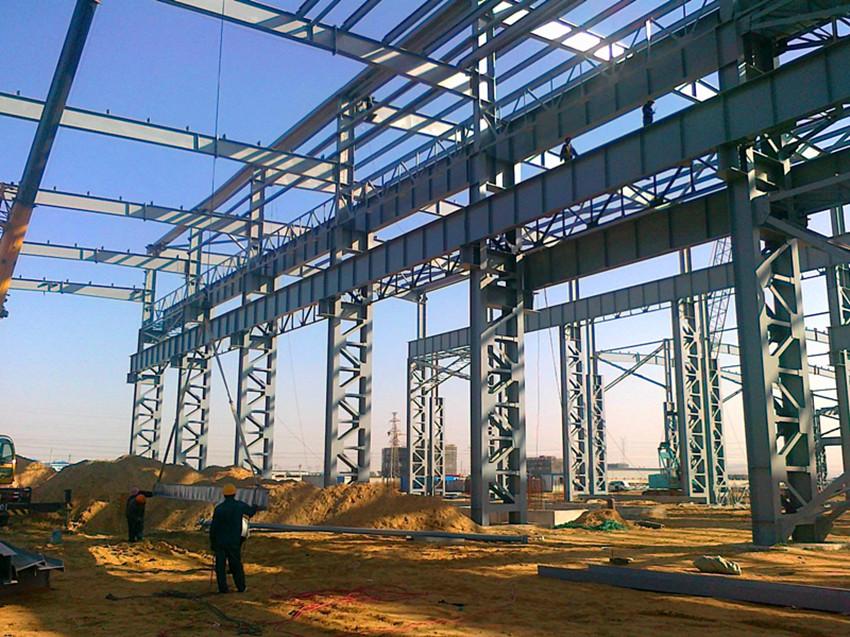

鋼結(jié)構(gòu)使用環(huán)氧富鋅底漆 -

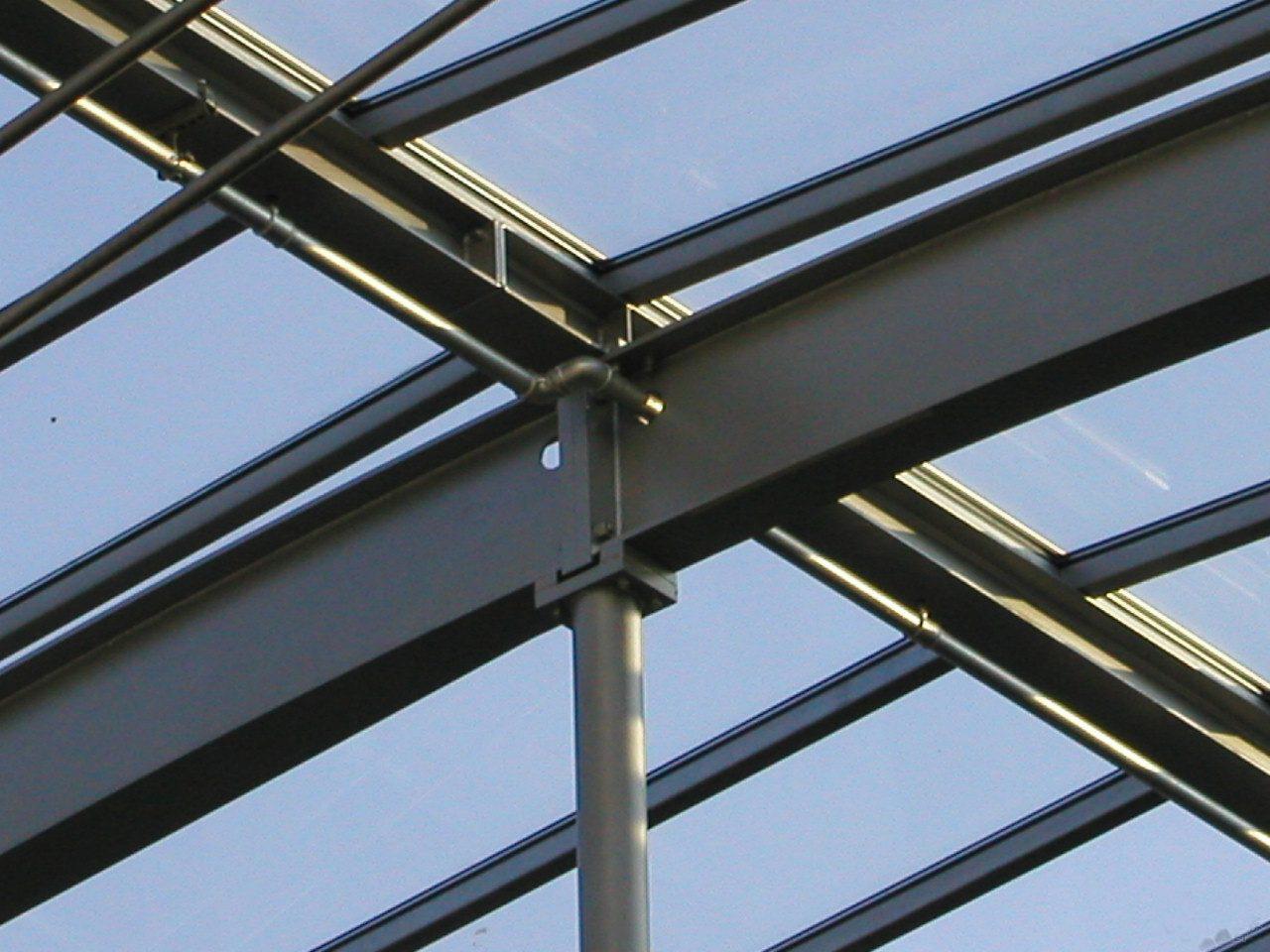

橋梁鋼結(jié)構(gòu)使用環(huán)氧富鋅底漆 -

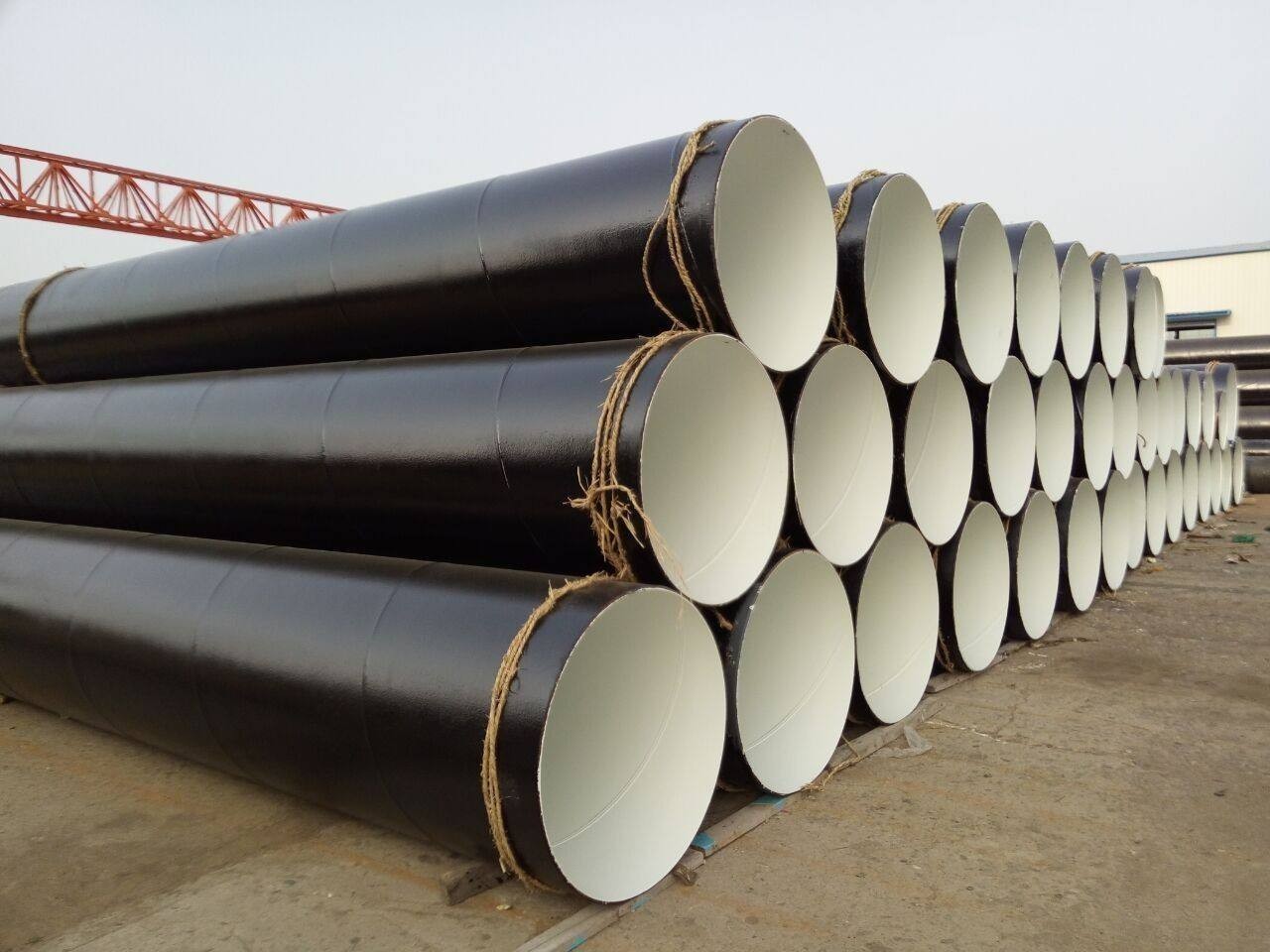

管道使用環(huán)氧富鋅底漆 -

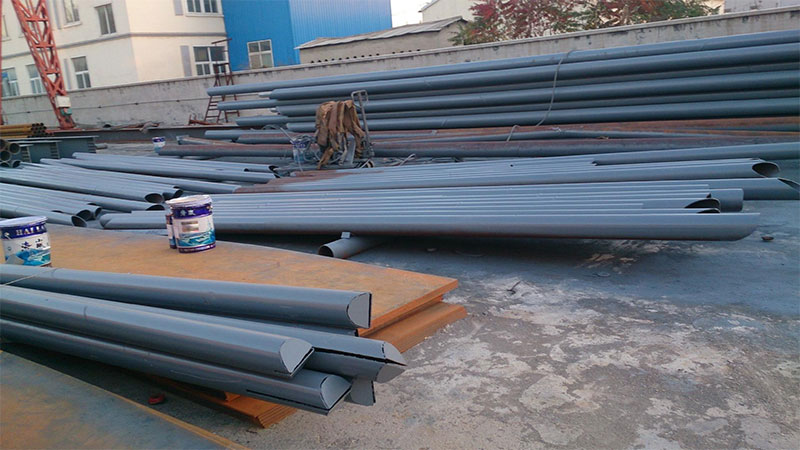

鋼材使用環(huán)氧富鋅底漆 -
鋼結(jié)構(gòu)使用環(huán)氧富鋅底漆
施工工藝
表面處理
環(huán)氧富鋅底漆鋼材表面處理應(yīng)達到GB/T 8923規(guī)定的Sa2.5級，不便于噴射除銹的部位，手工和動力工具除銹至GB/T 8923規(guī)定的St3級，鋼材表面粗糙度為Rz30μm～75μm，并且除去表面的油污。
噴砂完工后，除去噴砂殘渣，使用真空吸塵器或無油、無水的壓縮空氣，清理表面灰塵。
底漆涂裝
環(huán)氧富鋅底漆推薦采用噴涂方法施工，可有氣噴涂或無氣噴涂，膜厚在70-80μm為宜，漆膜24小時實干之后涂裝中間漆。
中間漆涂裝
涂裝間隔不宜過長，觀察富鋅環(huán)氧防銹底漆表面是否產(chǎn)生鋅鹽，如有發(fā)現(xiàn)應(yīng)及時除去。選用環(huán)氧云鐵中間漆，噴涂1-2道，達到規(guī)定膜厚。
面漆涂裝
面漆一般選用裝飾性較好且耐候較佳的防腐涂料，如丙烯酸聚氨酯面漆、氟碳面漆、聚硅氧烷面漆等，噴涂2道為宜，漆膜光滑平整，顏色均勻一致。
